A la jonction entre pan de façade et arase

fi15img/couverture56CW.jpg

Nos yeux se portent vers les lisières ombrées, à l’orée du bas des pentes des toitures et du sommet des murs ; à cette jonction, la maison a mis la visière de son avant-toit. Bien souvent, il s’avance et recouvre le mur librement, sans aucun artifice ouvragé de raccordement intermédiaire.

fi15img/IMG_8244CW.jpg fi15img/P1040047CW.jpg fi15img/chalus087CW.jpg
Sous la tuile canal, un alignement de forts chevrons Chevron Chevron
Piece de bois reposant sur les pannes et supportant les liteaux ou les voliges.
soutient des voliges ou bien la palisse des demi- perches de châtai­gnier. Ces toits de faible pente permet­tent aux chevrons d’aller droit et loin au-delà des murs et nous offrent de très simples auvents.


fi15img/06A02Courbefy01CW.jpg fi15img/06A03Courbefy01CW.jpg fi15img/25mai2007-061CW.jpg fi15img/06F09CheneniereCW.jpg

On distingue d’énormes sablières qui répartissent les charges. Bien souvent, les tuiles formant rigole dépassent sensiblement à l’égout en découpant sur le mur un jeu de lumière et d’ombre.

Coyaux et chevrons sont toujours coupés perpendiculai­rement au fil du bois (schéma pdf de 210 ko)

fi15img/DSCN6039CW.jpg fi15img/coyauCWGrd.jpg fi15img/couverture37CW.jpg fi15img/P1040746_2CW.jpg

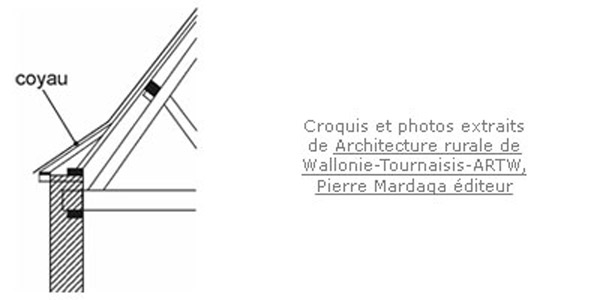

Ce qui attire le regard c’est l’adoucissement agréable, en partie basse, des pans de toiture. Une courte pièce de bois taillée en sifflet, le coyau Coyau Coyau
Élément de charpente fixé en partie basse d’un chevron et le prolongeant sur la saillie de l’entablement afin d’adoucir la pente du versant d’un toit. (petit ROBERT1)
, est fixé à la base des chevrons Chevron Chevron
Piece de bois reposant sur les pannes et supportant les liteaux ou les voliges.
. Il relève et prolonge la pente au-delà de la façade, la protégeant des eaux de pluie. Pour l’oeil curieux, il est agréable de découvrir l’enfilade de ces abouts coupés franc à l’équerre du fil du bois, avec une taille parfois galbée en talon.

fi15img/dordogne-9CW.jpg


Après la disparition des pierres plates de couverture en tas de charge, il a fallu placer des coyaux pour que la toiture protège aussi les arases du mur.

fi15img/DSCN0070CW.jpg fi15img/HPIM0161CW.jpg Toujours sous les fortes pentes de toiture du sud-ouest limousin, ces étonnantes avancées grises de grosses poutres régulières au-dessus de nos têtes. Ce sont les entraits de fermes Ferme Ferme
Charpente : assemblage triangulaire destiné à supporter le faîtage, les pannes et les chevrons. Une ferme se compose généralement des pièces suivantes :
* une poutre horizontale appelée entrait qui repose sur deux murs porteurs,
* deux poutres obliques nommées arbalétriers,
* le poinçon, pièce verticale médiane de la ferme, joignant l'entrait au faîtage du toit,
* les contrefiches et les liens.
charpentées qui se succèdent tous les 80 cm ; ces tirants sont aussi les solives du grenier. Les abouts d’entraits peuvent recevoir une moulure simple : leur avancée est modeste ; parfois ils sont tellement prolongés que l’on voit alors l’embrèvement Embrèvement Embrèvement
Manière d’entailler une pièce de bois pour l’assembler fermement avec une autre.
des arbalétriers Arbalétrier Arbalétrier
Charpente : pièce inclinée supportant les pannes. Les deux arbalétriers forment un triangle avec l'entrait qui constitue la base du triangle. (Wikipedia)
sur les entraits Entrait Entrait
Charpente : pièce de bois horizontale servant à réunir les arbalétriers et posée aux extrémités sur les murs gouttereaux.
.



Cliquer sur ces vignettes pour voir les photos en meilleure définition
  ....
